MẪU CABIN FJE-TH003

THANG TẢI HÀNG

❮ ❯

MẪU CABIN FJE-TH003

Model: FJE-TH003

Tải trọng: 350 Kg , 450 Kg, 630Kg, 800Kg, 1000Kg

Loại thang: có phòng máy

Động cơ không hộp số Fuji

Sản xuất trong nước

Hố Pit: 1400mm (Thấp nhất 600 mm)

Chiều cao OH: 4500mm (Thấp nhất 3200mm)

Hotline: 0931896897

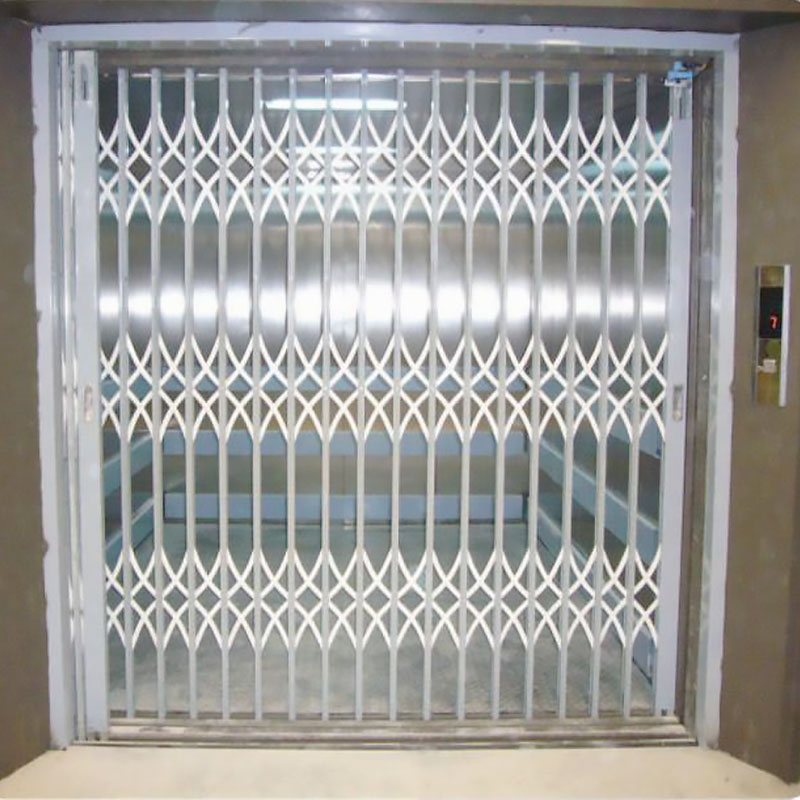

THANG MÁY TẢI HÀNG CỬA XẾP

CHI TIẾT SẢN PHẨM

THÔNG SỐ KỸ THUẬT CÁC LOẠI THANG MÁY TẢI HÀNG

1. Thang máy chở hàng tải trọng nhỏ (50Kg – 500Kg)

(Bảng mang tính chất tham khảo, thông số có thể khác nhau theo yêu cầu khách hàng nằm trong tiêu chuẩn kỹ thuật cho phép)

Thông số và các kích thước thang máy tải hàng loại nhỏ
Tải trọng (Kg)	Khoảng mở	KT Cabin	KT giếng thang	KT phòng máy
50 - 100	600 × 800	800x800x1000 mm	1000x1000 mm	Không phòng máy
100 – 200	800 × 800	1500x1200 mm	1200x1000x1000	Không phòng máy
200 – 300	800 × 1200	1500x1200 mm	1200x1000x1000	Không phòng máy
300 - 500	800 × 1600	2100x2200	1600x2000x1800	Không phòng máy
Lưu ý: - Động cơ và tủ điều khiển: fuji, Nippon của malaysia, Gem và Montanari của Italia,fuji của nhật - Động cơ sử dụng: 50 – 100 kg (1.5KW), 100 – 300 Kg (2.2 KW), 300 – 500 Kg (3.7 KW) - Tốc độ tiêu chuẩn: 30 m – 45 m/phút - Vật liệu cabin: inox 201 dày 0.8 mm - Ray: Ray thang máy T50 - Có đèn hiển thị chiều cabin lên xuống, đèn báo số - Hệ điều khiển : Relay AC1 - Biến tần : ABB, Hyundai, INVT, Controtechniques, có thể sản xuất các loại thang máy tải hàng theo yêu cầu riêng về: trọng lượng, khoảng mở, kích thước Cabin, kích thước phòng máy theo yêu cầu chung kỹ thuật.

2. Thang máy chở hàng loại trung (1 tấn - 2 tấn)

Được sử dụng rộng rãi trong: Nhà máy, công trình xây dựng, vận chuyển ô tô, vận chuyển trong kho hàng, vận chuyển hàng trong bệnh viện.

Thông số và các kích thước thang máy tải hàng loại trung
Tải trọng (Kg)	Khoảng mở	KT Cabin	KT giếng thang	KT phòng máy
500	1000 × 2100	1250 × 1250 × 2100	2200 × 2000	2200 × 2000
1000	1100 × 2100	1600 × 1500 × 2300	2400 × 2000	2400 × 2000
1500	1300 × 2100	1800 × 1900 × 2350	2600 × 2500	2600 × 2500
2000	1600 × 2100	1900 × 2200 × 2350	2850 × 2900	900
Lưu ý: - Động cơ và tủ điều khiển: Nippon của Nhật Bản, Wurttemberg của Đức, Gem và Montanari của Italia - Tốc độ tiêu chuẩn: 30 m – 45 m/phút - Chiếu sâu đáy giếng thang: 1.500 mm - Chiều cao đỉnh giếng thang: 4200 mm - Kích thước áp dụng trong trường hợp khung đối trọng đặt bên hông có thể sản xuất các loại thang máy tải hàng theo yêu cầu riêng về: trọng lượng, khoảng mở, kích thước Cabin, kích thước phòng máy theo yêu cầu chung kỹ thuật.

3. Thang máy chở hàng loại lớn (2 tấn – 8 tấn)

Sử dụng phổ biến trong các Nhà máy sản xuất các sản phẩm cơ khí, sản xuất hoặc phân phối ô tô, vận chuyển vật liệu xây dựng ở các cao ốc..

Thông số và các kích thước thang máy tải hàng loại lớn
Tải trọng (Kg)	Khoảng mở	KT Cabin	KT giếng thang	KT phòng máy
2500	1800 × 2100	2000 × 2500 × 2350	3050 × 3100	3050 × 3100
3000	2000 × 2100	2200 × 2600 × 2350	3250 × 3600	3250 × 3600
3500	2200 × 2100	2300 × 2800 × 2350	3400 × 3700	3400 × 3700
4000	2200 × 2100	2300 × 3100 × 2350	3400 × 4000	3400 × 4000
5000 – 6000	2400 × 2100	2500 × 3500 × 2350	3700 × 4200	3700 × 4200
Lưu ý: - Động cơ và tủ điều khiển: Nippon của Nhật Bản, Wurttemberg của Đức, Gem và Montanari của Italia - Tốc độ tiêu chuẩn: 30 m – 45 m/phút - Chiều sâu đáy giếng thang: 1.500 mm - Chiều cao đỉnh giếng thang: 4200 mm - Kích thước áp dụng trong trường hợp khung đối trọng đặt bên hông Đại Phong có thể sản xuất các loại thang máy tải hàng theo yêu cầu riêng về: trọng lượng, khoảng mở, kích thước Cabin, kích thước phòng máy theo yêu cầu chung kỹ thuật.

BẢNG THÔNG SỐ KỸ THUẬT THANG MÁY

(Bảng mang tính chất tham khảo, thông số có thể khác nhau theo yêu cầu khách hàng nằm trong tiêu chuẩn ký thuật cho phép)

BẢNG BÁO GIÁ THANG MÁY TẢI HÀNG - FUJITECH ELEVATOR

Báo giá này chỉ có tính chất tham khảo, tùy vào thiết kế: Nhãn hiệu động cơ, tải trọng, số điểm dừng, các tính năng yêu cầu...mà FUJITECH sẽ báo giá chính xác và tiết kiệm chi phí cho Quý khách hàng

Trọng lượng	Giá thang máy trọn gói (triệu đồng)
	Thang máy chở hàng động cơ kéo	TM chở hàng thủy lực
	Động cơ: Nippon của Nhật Bản, Wurttemberg của Đức, Gem và Montanari của Italia
100 kg - 500 kg	100 – 200
1000 kg – 2000 kg	200 – 500
2500 kg – 6000 kg	500 – 1000
Bảng giá có tính thảm khảo, tùy theo yêu cầu cụ thể FUJITECH Elevator sẽ gửi báo giá chi tiết theo các thiết kế đáp ứng nhu cầu khách hàng
